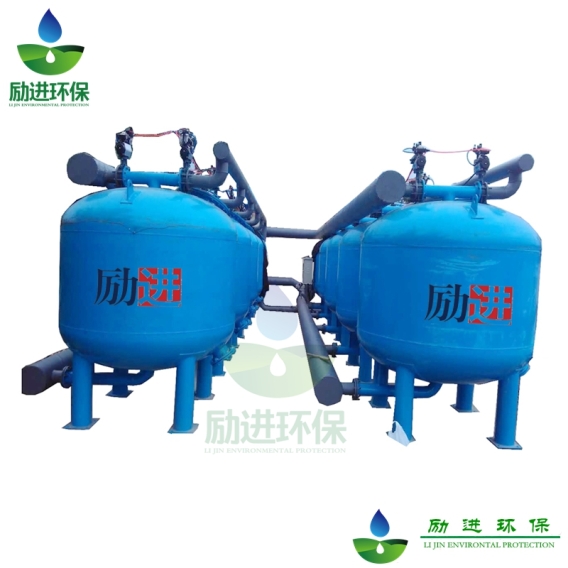

LJAGF浅层介质过滤器

澳门铁盘算盘网


【LJAGF浅层介质过滤器设备概述】澳门铁盘算盘网
  LJAGF浅层介质过滤器是由多个标准砂缸单元组成,其内部设有布水器和集水器,拥有双向自动冲洗阀,可实现在正常系统运行中多个标准砂缸逐个单独的反冲洗,全自动程序控制。具有反冲洗用水量小,设备安装方便,易于操作等优点。该设备流量大。根据不同的用户要求,有立式和卧式两个系列。适用于工业和民用循环水系统的水质处理。

LJAGF浅层介质过滤器参数:(单台Φ1200)

过滤精度

滤料*(12-38cm上厚)

推荐流量

反冲洗流量

一般过滤

石英砂07-0.9mm

40-50 m3/h

35-55m3/h

精过滤

石英砂0.4-06mm

15-25 m3/h

25-40m3/h

LJAGF浅层介质过滤器常见过滤系统组合(单罐直径Φ1200



单元数

型号

占地长x宽x高 (m)

过滤面积

过滤流量(m3/n)

运行重量KG

沙子重量KG

粗过滤T/H

精过滤 T/H

1

LJAGF-1

1.22 x 1.22 x 2

1.16

40-50

15-25

980

860

2

LJAGF-2

2.64 x 1.22 x 2

2.32

80-100

30-50

1960

1720

3

LJAGF-3

3.96 x 1.22 x 2

3.48

120-150

45-75

2940

2580

4

LJAGF-4

5.28 x 1.22 x 2

4.64

160-200

60-100

3920

3440

5

LJAGF-5

6.95 x 1.22 x 2

5.80

200-250

75-125

4900

4300

6

LJAGF-6

8.32 x 1.22 x 2

6.96

240-300

90-150

5880

5160

澳门铁盘算盘网澳门铁盘算盘网澳门铁盘算盘网澳门铁盘算盘网澳门铁盘算盘网



LJAGF浅层介质过滤器术特性:

  采用48“过滤器单元。

  全自动控制采用模块化设计,根据流量的大小,选择多个过滤单元。可采用时间,压差等多种方式自动启动反冲洗,系统内各过滤单元分别进行反冲洗,其他单元不问断工作。

  反冲洗效率高,反洗时间短,节水(用水量是传统砂滤器的30%左右)。

LJAGF浅层介质过滤器工作原理:

过滤状态

  当系统处于过滤状态时,未经过滤的水通过布水器均匀布水,水以层流状态通过滤器内的填料层(均粒石英砂/石榴石)。当水流过填料层时,杂质被截留在填料层内。过滤器底部有多个均匀分布的集水器,将过滤后的水均匀地收集并引出,平流过滤,可以使过滤器在高流速下过滤,仍可到较好过滤的效果。

过滤过程

 澳门铁盘算盘网

反洗状态

  随着杂质在浅层介质过滤器填料层中不断聚积,内部压头损失将不断增大。当进、出水压头损失到设定值时,系统将自动定压装置使其转换至反洗状态,当此台反洗结束,水力阀改变给水方向从而实现逐台反洗,更便于清洗聚积起来的杂质。

反洗过程

澳门铁盘算盘网

  对系统来说,经常性的反洗以精除聚积起来的杂志。当系统处于反洗状态时,将经过过滤净化的水通过多通道阀的反洗进水口,对需要清洗的过滤单元进行自动清洗。在清洗过程中,设计的集水器使砂层悬浮形成内环流,颗粒间互相搓洗,反冲洗效率,减少反洗水的用量,阻断砂层的流失。当反洗结束时--同组的一个或多个过滤器会将干净水、通过一个三通反洗阀同时清洗过滤器。在清洗过程中,填料层在水流的冲击下被冲起,杂质则通过反洗口被排出。在系统中,设计的集水器使填料层在反洗状态时形成内环流,填料之间互相搓洗,反冲洗效率,减少所需的反洗水,同时反洗时不跑砂。当反洗结束时,阀门又回复到过滤状态,下一个过滤单元则准备进入反洗状态。

澳门铁盘算盘网澳门铁盘算盘网
