浅层砂过滤器概术：



　　全自动卧式高速浅层过滤系统采用模块式设计，根据流量、占地等不同，可灵活组合。系统可采用时间、压差等多种方式自动反冲洗，自动运行。系统内各过滤单元依次反洗，反洗时不中断出水。



　　全自动卧式高速浅层过滤器过滤系统重量轻，不需要特别的基础处理。占地面积小，可以根据实际情况灵活布置，安装方便。



　　







　　浅层砂过滤器产品特点：

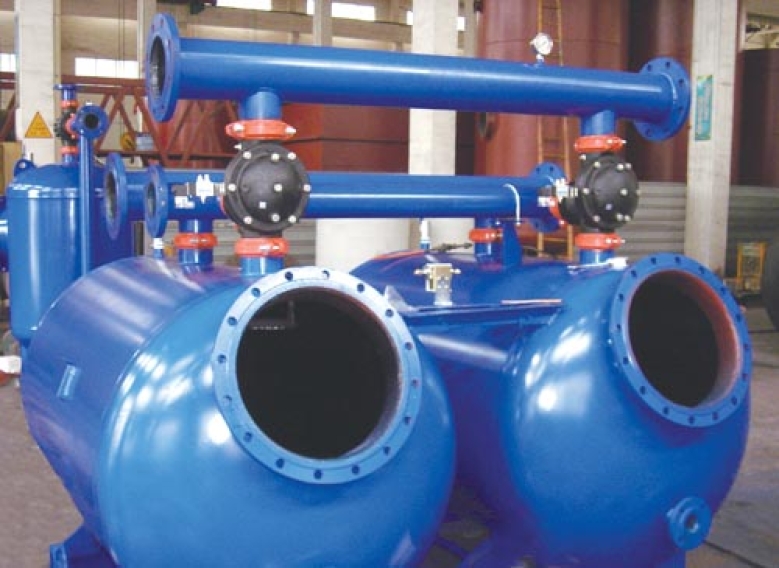

　　卧式浅层砂过滤器



　　过滤系统由标准卧式罐体组成，(Φ1.0x2.0m)(Φ1.2x2.2m)。过滤系统各配件均在工厂内加工完毕，现场组装，安装简单，安装费用低，并可以容易翻新或替换旧的过滤器。与传流过滤系统相比，设计完善的系统能节省至少50%的空间。



　　卧式浅层砂过滤器设计



　　过滤系统的双向自动反冲洗阀设计，实现不间断工作。允许过滤系统在正常工作状态下进行反冲洗，而且反冲洗用水是直接产生的清洁水，故在系统的整个反冲洗过程中省水，同时避免了由于不清洁反冲洗水造成的当反冲洗结束后初滤水不稳定现象。



　　卧式浅层砂过滤器横向出水器



　　过滤系统底部的横向出水器，以ABS原料铸成，其形状为长圆棍型，中间各有V型出水，能够组织细微的沙粒及沉淀物流失，在反冲洗过程中，也能保持及平衡的水流，从而有效的把脏物冲掉。



　　卧式浅层砂过滤器工作原理



　　当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层，当水通过滤料层时，悬浮物被滤料截留。水流过底部带有精密缝隙的集水器，被均匀收集，并流出过滤器。集水器上精密的缝隙能有效防止滤料的流失。



　　当系统处于自动反冲洗状态时，反洗周期由不断增加的压力差和设定的时间来控制。随着杂质在滤料层中的不断积聚，压力损失不断增加，当压差增加到某一设定值时(或达到某一设定的时间值时)，系统自动转换至反洗状态。加压水(集水装置)进入滤料层，对其进行冲刷，使截流的污染物脱落并排出过滤系统。反洗持续至少2分钟后，阀门自动将系统，转至过滤状态。



　　卧式浅层砂过滤器系统控制方法



　　单元的控制方法



　　卧式浅层砂过滤器过滤状态



　　过滤时原水由经进水管、球阀SI后进入罐体，此时球阀S2闭合(切断排污管)，进行过滤，过滤的水经球阀S4流至出口。



　　







　　卧式浅层砂过滤器反洗状态



　　当系统运行时间或运行压差达到设定值时，系统进入反冲洗状态，此时控制器发出反冲洗信号给电磁阀，该电磁阀通压缩空气信号，空气进入气动装置，连杆结构控制四个球阀同时动作，系统进入么洗状态，加压水经球阀S3进入集装置。球阀S4闭合，加压水经集水器进入滤料层，对其进行冲刷，使截流的污染物脱落，通过阀门S2(S1闭合)，进入排管排出，反洗持续2分钟后，阀门自动跳至过滤状态。
