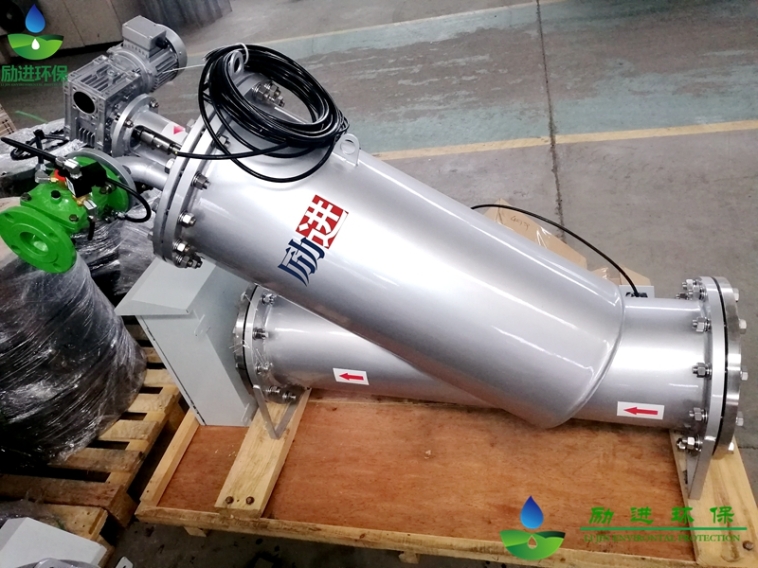

不锈钢全自动自清洗过滤器

澳门铁盘算盘网


一、不锈钢全自动自清洗过滤器原理概述
    当水从进水口进入过滤器滤筒内部,杂质被拦截在过滤筒内壁,过滤后的干净水从出水口流出,当滤筒内壁的杂质越积越多时,不锈钢全自动自清洗过滤器进出口的压差到预设值或到清洗时间或手动预制时,过滤器将开始自清洗过程,整个自清洗过程包含两个步骤:打开位于不锈钢全自动自清洗过滤器上的自动排污阀;电机带动LJZL-YS型电动刷式过滤器滤网内的清洗刷,被滤网所拦截下来的杂质从排污阀排出。,清洗时系统不断流,不锈钢全自动自清洗过滤器的整个运行过程由随机配备的一个控制箱来控制。控制方式可选压差、时间、手动及PLC控制。

澳门铁盘算盘网

三、不锈钢全自动自清洗过滤器工业过滤应用:冷却水过滤;保护喷头;污水三级处理;
市政水回用;车间用水;R.O.系统前过滤;
酸洗;造纸白水过滤;注塑成型机;真空泵系统;空压机系统;连铸系统;水处理应用;
制冷采暖水系统。
灌溉过滤应用:地下水;市政水;江河、湖、海水;果园;苗圃;温室;高尔夫球场;公园。

五、不锈钢全自动自清洗过滤器产品特点
■单台大过滤流量可达1260m3/h
■过滤精度从4000微米-200微米
■滤网可选:钻孔(4000-800μm)楔形(1000-50μm)编织复合(800—20μm)
■小工作压力≥0.1MPa
■高工作压力≤1.6MPa(可定制)
■工作温度≤95℃
■电源:380V/50Hz
■清洗电机功率:0.09-0.25KW
■控制电压:AC24V
■清洗方式:刷式
■控制方式:压差、时间、手动及人机界面(PLC)
■清洗时间:10-200秒可调
■安装形式:可立式安装或卧式安装,多台并联可获得更大流量
六、不锈钢全自动自清洗过滤器产品选型
电动刷式过滤器的时候,请考虑以下几个参数
处理流量
过滤介质的化学性质
过滤介质的悬浮物浓度
要求的过滤精度
 管道的压力
七、不锈钢全自动自清洗过滤器对照表
微米(μm) 10 25 30 40 50 80 100 120 150 200 400 800 1500 3000
目数 1500 650 550 400 300 200 150 120 100 80 40 20 10 5
八、不锈钢全自动自清洗过滤器尺寸图

澳门铁盘算盘网

九、不锈钢全自动自清洗过滤器数据表

型号 进出水口(mm) A(mm) B(mm) C(mm) D(mm) 排污口(mm) 电机功率(KW) 流量(m3/h) 重量(Kg)
LJZL-JT-80 DN80 1180 600 750 1560 40 0.09 50 80
LJZL-JT-100 DN100 1164 620 780 560 40 0.09 80 105
LJZL-JT-125 DN125 1242 680 800 560 40 0.18 125 130
LJZL-JT-150 DN150 1325 740 820 600 40 0.18 150 160
LJZL-JT-200 DN200 1583 800 860 630 40 0.18 320 225
LJZL-JT-250 DN250 1784 960 1050 66 40 0.18 490 260
LJZL-JT-300 DN300 1888 1100 1250 73 50 0.25 710 395
LJZL-JT-350 DN350 2091 1250 1360 850 50 0.25 970 490
LJZL-JT-400 DN400 2388 1380 1420 950 50 0.25 1260 590
澳门铁盘算盘网十、不锈钢全自动自清洗过滤器材质
■壳体:碳钢、304不锈钢、316L不锈钢
■滤网:304不锈钢、316L不锈钢
■刷架:304不锈钢、316L不锈钢
■排污阀:铸铁、铜、不锈钢
■控制器:PVC、铝
■密封圈:EPDM橡胶
■清洗刷:不锈钢、尼龙
注:可根据客户需求选用镍、钛合金等材质,具体情况请咨询公司。
十一、不锈钢全自动自清洗过滤器设备安装与连接
1、设备本体安装
(1)安装使用时,应注意对控制箱、传感器及传动部分的保护,防损坏。
(2)按照不锈钢全自动自清洗过滤器本体上的箭头提示方向连接管道,使水流方向与本体上的箭头方身一致。不锈钢全自动自清洗过滤器有两种安装形式(见下图),采取一种安装形式时,应注意使自动排污阀的出口方向为水平或向下排污。

澳门铁盘算盘网



安装形式一
(3)不锈钢全自动自清洗过滤器应安装在需要保护的用水设备之前,并尽量靠近用水设备。
(4)在动力系统中,不锈钢全自动自清洗过滤器应安装在水泵与用水设备之间,越靠近用水设备越好。当泵与用水设备之前的压力过过滤器的压力,不锈钢全自动自清洗过滤器也可安装在水泵之前,并尽量靠近水泵。
(5)自动排污阀连接方式分为法兰和丝扣,排污管不宜过长,不要过10米。
(6)安装时应考虑便于检修,不锈钢全自动自清洗过滤器前后应安装关断阀门,且应安装旁通管道。
(7)不锈钢全自动自清洗过滤器的规格应与管道或流量相匹配,当一台单台过滤器不能满足系统流量要求时可并联两台或更多,两台过滤器并联安装图

澳门铁盘算盘网




澳门铁盘算盘网
