多芯式全自动反冲洗过滤器

澳门铁盘算盘网


一、多芯式全自动反冲洗过滤器功能与用途
多芯式全自动反冲洗过滤器用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水, 循环水的过滤,废油过滤处理,冶金行业的连铸水系统、高炉水系统,热轧用高压水除鳞系统。是一种 易操作的全自动过滤装置。

澳门铁盘算盘网

二、LJZL-FGII多芯式全自动反冲洗过滤器结构示意图

澳门铁盘算盘网


三、LJZL-FGII多芯式全自动反冲洗过滤器设备结构
  过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内 的横隔板将其内腔分为上、下两腔,上腔内配有多个过滤芯,这样充分利用了过滤空间,缩小了过滤器的体积,下腔内安装有反冲 洗吸盘。工作时,浊液经入口进入过滤器下腔,又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留,净液穿过缝隙到达上腔, 后从出口送出。

四、多芯式全自动反冲洗过滤器工作原理
    本过滤器芯采用不锈钢楔形滤网,通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值,或定时器到预置时间时,电动控制箱发出信号,驱动反冲洗机构。当反冲洗正对时,排污阀打开,此时系统泄压排水,吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区,迫使部分净循环水从滤芯外侧流入滤芯内侧,吸附在滤芯内内壁上的杂质微粒随水流进穰盘内并从排污阀排出。杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束,电机停止运转,电动排污阀关闭。整个过程中,物料不断流,反洗耗水量少,实现了连续化,自动化生产。

澳门铁盘算盘网

五、多芯式全自动反冲洗过滤器本机特点
本过滤器减速机构采用NRV型减速机,外壳采用铝合金压铸结构,散热性好、噪声小、重量轻、承载能力大;
密封装置采用CVA62.1-85标准增强四氟双端面密封结构,密封、使用寿命长、承压能力强;
顶部设有自动排气阀,结构紧凑、启闭灵敏;
差压取样部分采用D520/7DD型切换差可调式差压控制器,信号反馈正确;
滤芯采用高强度Johnson滤网,缝隙率高、过滤面积大、压降小,反冲洗效率高;
滤芯花板采用304不锈钢,与反冲洗吸盘工作界面进行镜面处理;
反冲洗吸盘采用增强聚四氟乙烯结构及反冲洗吸盘自整机构,能吸盘与滤芯花板的长效密封,增强了反冲洗效果;
本过滤器电气控制部分采用PLC可编程控制器,清洗模式采用差压控制、定时控制及手动控制并联模式,清洗程序采用定时定位模式,反洗耗水量小,
  ★电控箱采用立柱子全透屏户外防水型结构;
  六、LJZL-FGII多芯式全自动反冲洗过滤器产品外形尺寸

公称通径

DN

150

200

250

300

350

400

500

600

700

800

900

1000

1200

筒体直径

D

500

600

600

900

900

1000

1200

1400

1600

1600

1800

2000

2400

入口高度

H1

650

700

700

800

800

900

1000

1000

1100

1100

1200

1300

1500

出口高度

H2

1150

1200

1200

1450

1450

1700

1850

1850

2100

2400

2600

2800

3300

总高

H

2000

2000

2000

2350

2350

2650

2900

2900

3250

3250

3950

4260

5000

进出口法兰距离

B

800

900

900

1200

1300

1300

1500

1500

2000

2000

2200

2400

2800

螺孔

n-Ф

3-Ф24

3-Ф24

3-Ф24

3-Ф24

3-Ф24

4-Ф26

4-Ф26

4-Ф30

4-Ф30

4-Ф30

4-Ф30

4-Ф30

4-Ф36

支座安装孔中心圆

D0

450

500

500

720

720

850

960

1200

1400

1400

1500

1700

1950

参考流量m3/h

Q

160

230

400

600

900

1000

1800

2500

3000

4000

5400

7000

10000

澳门铁盘算盘网

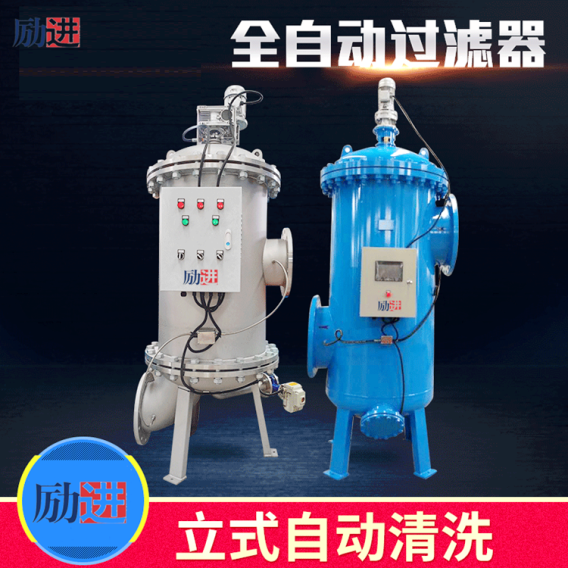

十一、多芯式全自动反冲洗过滤器实物图片
澳门铁盘算盘网

澳门铁盘算盘网
