AF900系列全自动自清洗网式过滤器过滤器工作原理

水由入水口⑴进入，首先经过粗滤网⑶过滤掉较大颗粒的杂质，然后到达细滤网⑵，进一步将较小的颗粒杂质从水中滤去。在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。
当这个压差（△P）达到压差指示仪中的预设值时，将开始自动清洗过程，此间净水供应不中断：排污阀⑷打开将水排出；反冲洗室⑸及吸污管⑹内的水压大幅度下降，由此通过吸嘴⑺在吸污管与反冲洗室之间产生一个吸污过程，并由反冲洗阀排出。同时，电力马达⑻带动吸污管⑹沿轴向做旋转动。吸污管轴向运动与旋转动的结合将整个滤网内表面清洗干净。
若清洗完成后过滤器入口与出口的压差保持不变，根据控制器发出的信号反冲洗过程将持续进行。如果经过一个预先设置的时间，压差保持不变，紧急反冲洗阀⑼也将打开，此时两个反冲洗阀（普通反冲洗阀⑷和紧急反冲洗阀⑼）同时处于打开状态。此时，反冲洗过程将持续预先设置的时间。当压差降低后，两个反冲洗阀关闭。电动马达在连接轴到达行程开关处时停止工作。系统开始准备下一个冲洗周期。过滤后的净水由出水口⑽流出。





AF900系列全自动自清洗网式过滤器剖面图





1. 入水口 2. 细滤网组件 3. 粗滤网 4. 排污阀
5. 反清洗室 6. 吸污管 7. 吸嘴 8. 电力马达
9. 紧急反洗阀 10. 出水口







AF900系列全自动自清洗网式过滤器压损表

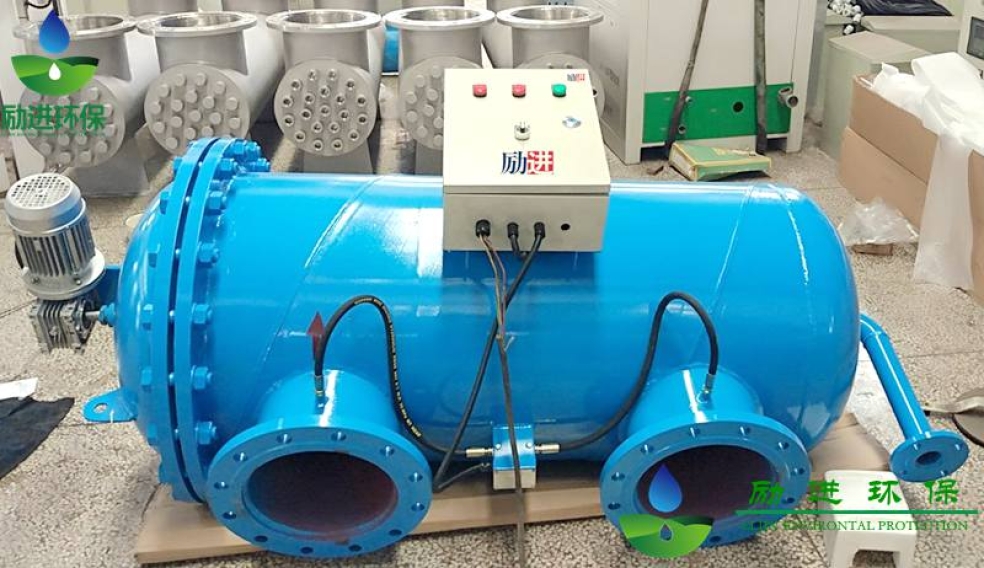

AF900系列全自动自清洗网式过滤器设备案例
