电动吸吮式过滤器(卧式系列)工作原理



原水从进水口流入，进入过滤器滤筒内部，然后自内而外的通过滤桶，杂质被拦截在过滤筒内壁，过滤后的干净水从出水口流出，当滤筒内壁的杂质越积越多，在滤筒内表面形成滤饼，并使滤筒内外逐渐形成压差，当压差达到压差控制器预设值时，将启动自清洗过程。



电动吸吮式过滤器的自清洗过程是依靠沿着滤筒内表面做螺旋运动的吸吮扫描器和排污阀共同完成，打开的排污阀使吸吮扫描器的吸嘴前端处产生很高的反洗流速并形成真空，附着在滤筒内壁的滤饼被吸出并排出在本体外。整个清洗过程大约为60秒，清洗时系统不断流。该系列的吸吮扫描器具有逐点扫描功能，使清洗好。DXWS系列电动吸吮式过滤器操作配备差压/时间/手动三种功能，同时我们还为您设计了优先级的控制功能，只要系统压差达到预定值，设备都会启动自清洗功能，从而保障您的系统正常运行。





电动吸吮式过滤器(卧式系列)设备尺寸及型号参数表





电动吸吮式过滤器(卧式系列)技术参数



1.大过滤流量可达1200m /h
2.过滤精度从：400微米-2微米
3.滤网可选：钻孔（4000-800μm),楔形（1000-50μm）编织复合（800—20μm）
4.高工作温度可达：75℃
5.过滤清洁时的压力损失：≤0.01MPa
6.高工作压力：1.6MPa、2.5MPa、4.0MPa
7.小工作压力：≥0.1MPa
8.电源：380V/50Hz
9.清洗机构转速：14rpm
10.电机功率：0.18-5.5KW
11.清洗时间：10-200秒可调
12.控制方式：压差、时间、手动及PLC
13.圆形吸嘴，吸吮扫描器作螺旋运动



电动吸吮式过滤器(卧式系列)应用范围



广泛应用于电厂、污水处理厂、冶金、钢铁、农业、市政、中央空调等行业水过滤。

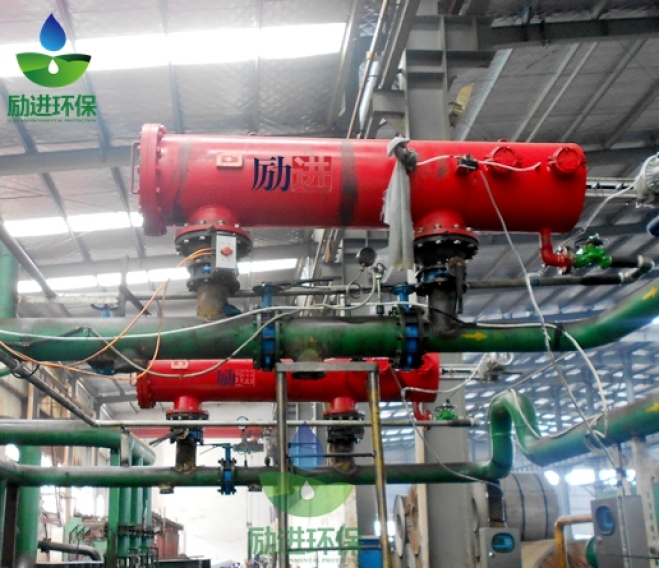

电动吸吮式过滤器(卧式系列)安装示意图
