盘式过滤器参数介绍
接口尺寸: 4"-10" 进出口连接尺寸
工作压力: 0.3-0.8Mpa
工作温度:4-75℃
工作方式: 模块化组合 自动运行
进水悬浮物含量:<200ppm
反洗压力:0.28MPa
压力损失:0.02-0.08Mpa
反洗流量:10-12M3/H
反洗时间:5-25秒(可调)
反洗用水量:20-65升/过滤芯
盘式过滤器标准性能:
1.微米级过滤,可靠性高。
2.过滤器设计拦污力强。
3.长期工作,维护工作量少。
4.操作简单,无须专用工具。
5.连续过滤,不受反洗影响。
盘式过滤器性能:
1.自动冲洗系统保证设备在苛刻的的条件下稳定运行
2.大流量过滤系统中经济模式
3.无须更换滤芯,反冲洗耗水量少,节能环保。
4.模块化组合,可轻松地进行系统扩充。

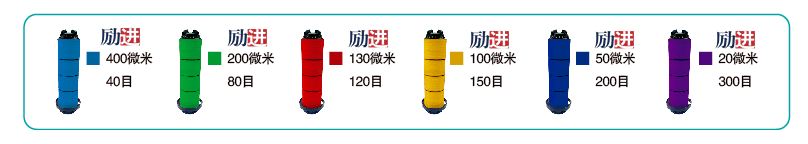

盘式过滤器过滤单元组合技术参数
型号 |
过滤精度 |
外形尺寸 (长x宽x高x) |
进出管径 |
排污管径 |
重量kg |
||||
200um |
130um |
100um |
50um |
20um |
|||||
LJPS3-3 |
≤84 |
≤73 |
≤66 |
≤48 |
≤22 |
1000×788×1050 |
DN100 |
DN80 |
195 |
LJPS3-4 |
112 |
97 |
88 |
64 |
30 |
1260×860×1120 |
DN100 |
DN80 |
260 |
LJPS3-5 |
140 |
121 |
110 |
80 |
37 |
1560×860×1120 |
DN150 |
DN100 |
325 |
LJPS3-6 |
168 |
145 |
132 |
96 |
45 |
1860×860×1120 |
DN150 |
DN100 |
390 |
LJPS3-7 |
196 |
169 |
154 |
112 |
52 |
2180×960×1200 |
DN200 |
DN100 |
455 |
LJPS3-8 |
224 |
194 |
176 |
128 |
60 |
2480×960×1200 |
DN200 |
DN100 |
520 |
LJPS3-9 |
252 |
218 |
198 |
144 |
67 |
2780×1010×1260 |
DN250 |
DN125 |
585 |
LJPS3-10 |
280 |
231 |
210 |
160 |
75 |
3080×1010×1260 |
DN250 |
DN125 |
650 |
表中流量按一般水质计算
盘式过滤器又称叠片式过滤器,其基本过滤单元主要是由一组带有沟槽的塑料盘片叠加在一起组成的,塑料盘片间的沟槽相互交错形成较小的通道,从而可以将直径大于通道的所有悬浮物拦截下来。目前市面上常见的盘式过滤器从反冲方式和单元构成方面讲主要有两种结构:一种是冲洗时可松盘的,其盘片上的沟槽是切向直线形的;另一种是反冲时盘片不松开,其盘片上的沟槽是环状和同心圆交错的。
这种盘式过滤器的内部支架经过了设计,可以利用弹簧和液压将盘片压紧,薄薄的颜色的塑料叠片两边刻有大量微米尺寸的沟槽。一串同种模式的塑料盘片压紧时,叠片之间的沟槽交叉,从而形成过滤通道(由于沟槽不是径向的,所以通道的通过性是变化的,如下图中右上方的图及中间的图所示))。通过直径大于这个通道中小部分的悬浮物都被拦截下来,大部分污物被拦截在盘片与外壳间,少量污物进入通道内以后才被拦截下来;反冲洗时加在盘片上的力卸去,盘片在水力的作用下松开,清水由支架内部的通道进入到盘片内,沿切线方向喷出,带动盘片旋转,可以有效地将盘片通道上的污物除出去。
