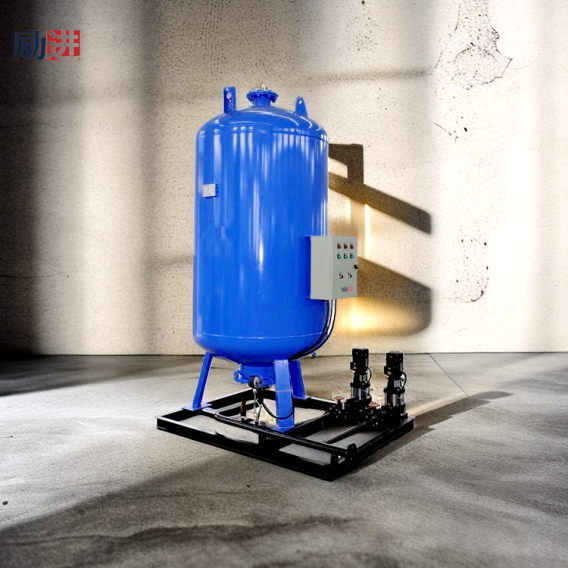

全自动定压补水装置

定压补水装置原理简介：

LJDY系列密闭式膨胀水罐(自动囊式气压稳压定压水罐)是在全自动气压供水设备的基础上发展而来的，其工作原理是利用密闭压力罐内的可压缩气体来贮存、调节热水系统，因受温度变化而收缩或膨胀的水容量，密闭的压力罐内安装了囊状的隔膜，将罐内分为气室和水室，当水温度高时水容量增加，此时罐内气体被压缩，膨胀的水进入水室，水温下降时水容量减少，气体膨胀，水室的水进入系统管网，如管网有泄漏，使管网压力值达不到设定管网压力时，由水泵进行补充至设定压力，起到了稳压定压的目的。

澳门铁盘算盘网

定压补水装置适用范围：

1、高温水连续供热系统;

2、热水站工业、民用连续供暖系统;

3、热水高温水循环作业系统;

4、风机盘管冷热水系统。

膨胀定压罐补水补压水泵参考表

澳门铁盘算盘网

LJDY型系统膨胀水罐技术参数表

澳门铁盘算盘网

LJDY稳压膨胀管技术参数:

型号	总容积 m3	调节容积 m3	出水口径 mm	设备高度（H）	罐体直径 Φ1	支架长度 A	支架宽度 B	气压罐重量 Kg
LJDY-400	0.125	0.038	25	1200	400	1200	700	150
LJDY-600	0.4	0.15	50	2000	600	1500	800	250.1
LJDY-800	0.90	0.35	50	2500	800	1800	900	325.7
LJDY-1000	1.37	0.41	65	2680	1000	2000	1100	430.4
LJDY-1200	2.30	0.59	65	2970	1200	2200	1300	815
LJDY-1400	3.40	1.02	80	3350	1400	2400	1400	1150
LJDY-1600	5.034	1.57	80	3600	1600	2600	1600	1367
LJDY-1800	7.06	2.12	100	3600	1800	2800	1900	1863
LJDY-2000	9.42	2.85	100	3800	2000	3000	2100	2281
