励进全自动盘式过滤器
一. 盘式过滤器的应用
盘式过滤器在生产和生活的各个工况中,我们以常会用到过滤系统。常用的过滤系统按不同的使用要求主要有压力式过滤器、网状过滤器、膜过滤器、滤料式(填料介质式)过滤器、滤芯式过滤器、袋式过滤器等等。这些过滤装置应用于不同的工作状况条件,具有各自的优点。
在一些流量较大,过滤速度较快的以下应用场合可采用盘式过滤器。可广泛应用于工业、商业领域,如食品、纺织、冶金、塑料、医药、建材、造纸、工业及商业建筑的暖通空调系统。
表1:常见用水场合对水质、流量、过滤精度的要求
盘式过滤器应用 |
行业领域 |
过滤等级 (μm) |
常用流量(m3/h) |
||
总供水 |
饮食、纺织、矿业、电子、铸造 |
55~170 |
15~500 |
||
细水管/喷嘴用水 |
饮食、制浆造纸、冶金、矿业、机械 |
20~115 |
7~200 |
||
一般循环水 |
饮食、制浆,造纸、矿业、机械、冶金 |
≤400 |
20~800 |
||
冷却塔循环水 |
旁路 过滤 |
饮食、电力、矿业、机械、冶金、医药、石化炼油、空调系统或供暖系统 |
20~100 |
50~500 |
|
全流量过滤 |
20~75 |
7~250 |
|||
生活饮用水 |
市政供水、自来水 |
≤50 |
≤1000 |
||
离子交换--预处理 |
纺织、电力、医药、冶金、石油化工、制浆造纸、机电、饮食 |
50~100 |
10~250 |
||
树脂捕捉器 |
100~200 |
1500 |
|||
超滤/反渗透预处理 |
饮食、纺织、电子、化工医药 |
≤10 |
5~50 |
||
污水处理、废水回用 |
制浆,造纸、饮食、矿业、机械、冶金 |
5~100 |
5~100 |
||
水质 |
高含盐水 |
咸水,海水,盐水的过滤 |
50~170 |
15~500 |
|
除沙器-高浊水 |
河水等地表水、其他高浊度水的处理 |
≤400 |
20~800 |
||
二. 盘式过滤器的基本原理
盘式过滤器由过滤单元并列组合而成,其过滤单元主要是由一组带沟槽或棱的环状增强塑料滤盘构成。过滤时污水从外侧进入,相邻滤盘上的沟槽棱边形成的轮缘把水中固体物截留下来;反冲洗时水自环状滤盘内部流向外侧,将截留在滤盘上的污物冲洗下来,经排污口排出。
盘片在单元内为紧密压实叠加在一起,上下两层盘片中间沟槽起到过滤拦截的作用。
原水通过过滤单元时由外向内流动,大于沟槽的杂质会被拦截在外部。
盘式过滤器的核心部件是叠放在一起的塑料滤盘,滤盘上有沟槽或棱,相邻滤盘上的沟槽或棱构成尺寸的通道,粒径大于通道尺寸的悬浮物均被拦截下来,达到过滤效果。该产品在很大程度上可以取代砂滤器等传统的机械过滤装置,水电耗低于其他产品。
盘式过滤器在滤盘两面设计了不同结构的棱,这些棱叠加在一起构成拦截面,其中曲线棱主要起到拦截并贮存悬浮物的作用,采用外侧略大的敞口设计可以保证反冲洗时无需松开滤盘,在水压较低时也能达到反冲洗效果;环状棱边确定过滤精度,构成水的通道,滤盘可以提供高达5μ的过滤精度。
上图中深色的水流表示原水(未经过滤的水),浅色的水流表示滤后水。原水进入两层滤盘中间时,首先顺曲线棱向盘内流动,但是仔细观察无法直接进入。这时起过滤拦截作用的是环形棱,小于环形棱沟槽尺寸的杂质可以沿环形棱进入与内部相通的曲线棱,大的杂质被拦截下来。
滤盘的结构还使将污物冲出的反冲洗过程更加简单和容易,而不需要复杂的马达和驱动器等机构,简单的水流即可足以将污物冲出滤芯。这种优异性能减少了过滤器的反冲洗时间;同时由于污物不仅贮存在滤盘组与外壳之间,更多地可以贮存在滤盘组内部,所以过滤器可以容纳更多的污物。
盘式过滤器过滤过程
待处理的污水自进水口进入过滤单元
水流自滤盘组外侧流向滤盘组内侧
水流在经过环状棱构成的通道时,粒径大于棱高度的颗粒被拦截下来,储存在曲线棱构成的空间、滤盘组与外壳的间隙内
滤后清水进入环状滤盘内部,经出口引出
盘式过滤器反冲洗过程
控制器发出脉冲信号,电磁阀打开,控制水流经电磁阀流向反冲洗阀
反冲阀动作,进水口关闭,排污口打开
清水自过滤单元的出水口进入滤盘组内部
带压清水经工作流程的反方向通过滤盘组,将截留在滤盘间的污物冲出
冲洗水经排污管排掉
三. 来自杭州励进的盘式过滤单元
过滤单元是装填盘片组的压力容器,同时也为盘片组提供进水水源、出水连接接口、排污接口。通常盘式过滤器成套设备由多只过滤单元并列组成,每只过滤单元只有进水口(反洗排污口)和出水口(反洗进水口)。
每只单元通常有两个连接口,装配于请注意接口不要反接,请按箭头方向进行连接进出水接口。
四. 成套设备的构成和控制

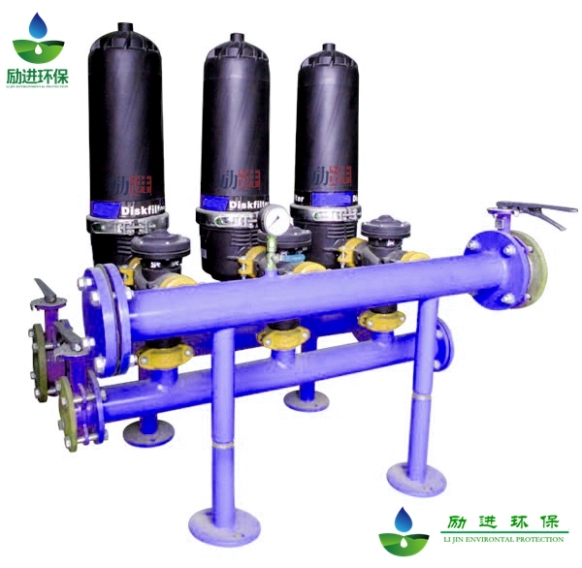

盘式过滤器全自动过滤系统的组成:
过滤系统由一至六个模块化的过滤单元组合而成,由共同的进水口、出水口及排污口连接在一起。过滤器主要包括下列组件:
1)主进水口 2)过滤器壳
3)总出水口 4)反冲阀
5)总排污口 6)过滤单元(盘片组)
7)控制器
从成套设备图中看出,每个单元的出水口直接连接于一起,进水口通过三通反冲洗阀连接在一起。整套设备设计紧凑,不需要反冲洗水源。
盘式过滤器成套设备的控制原理:
盘式过滤器可采用时间或压差方式进行控制,实现全自动运行,时间控制的设备在运行一定时间后开始反冲洗;压差控制方式利用进出口之间的压差作为控制信号,当过滤器拦截的悬浮物达到一定量时,压力损失会迅速增加,当进出水口之间的压差达到设定值时设备自动开始反冲洗。压差控制器同时具备压差、时间、手动三种控制功能,可通过手动按钮进行反冲洗。
系统在反冲洗时自动对各过滤单元的反洗进行协调,反冲时各个单元依次进行冲洗,每个单元的冲洗时间非常短。反冲的单元利用其他过滤单元的滤后清水(或外部冲洗水进行反冲_仅当工作较低时),在一个过滤单元反冲洗时不会有其他的单元进行反冲洗,保证整套设备出水量的稳定。
五、盘式过滤器成套设备的工作原理
1)盘式过滤器工作状态:
污水经总进水管(1)流入过滤器中,经过反冲阀(4)(此状态下反冲阀允许水过过滤器同时关闭排水口)流向过滤器的每只过滤盘片组(6),在过滤工序中,污物被拦截在各滤盘组中(在盘片上的曲线棱构成的空间内)。滤后清水流出各滤盘组(6)的内部通道进入总出水口,并从出水口直接供向系统用水工段。
2)盘式过滤器反冲状态
污物在滤盘组内的积聚引起各滤盘组(6)进出口间的压力差,当过滤器的压差(ΔP)达到一个预先设定的数值,系统自动开始一反冲洗过程。系统上的第一只反冲阀(4)先打开,同时引发几个动作:冲洗阀(4)关闭过滤器单元的出水口,打开反冲排污口(5)。系统中其他过滤单元的滤后清水经总出水口(3)进入处于反洗状态的过滤单元,通过出水口,流入盘片组(6)内部,与污物一起从盘片组(6)的外缘流出,流向排污口(5)。
通过这种方式,水流将整个盘片组上的污物干净。
八.盘式过滤器技术参数
1.运行参数
处理量 |
<1500 m3/h |
反洗压力 |
>0.25 MPa |
出水悬浮粒径 |
5μ~800μ |
反洗流速 |
8~18 m3/h |
工作压力 |
0.08~1 MPa |
反洗时间 |
20~60秒 |
工作温度 |
<80 ℃ |
反洗水耗 |
30~100Kg (单个过滤头) |
pH |
5~11.5 |
系统压损 |
0.001~0.08 MPa |
2.设备材质
盘式过滤单元由增强聚酰胺塑料成形制造,防腐耐磨,可承受工作压力1 MPa,过滤盘材质为聚丙烯塑料EPDM密封,进出水及排水管路有碳钢聚酯涂衬、工程塑料和不锈钢三种;阀门有塑料阀或金属阀;系统配套提供多功能控制盘。
3、滤盘区分
盘式过滤器的过滤功能由内部的滤盘完成,用户可根据用水要求选择不同精度的过滤盘,规格有5μ、10μ、20μ、55μ、100μ、130μ、200μ等多种。为了便于安装使用,不同规格的滤盘采用不同的颜色来区分,其颜色分别如下(工业应用中过滤精度一般要求在5~50微米,所以此处仅列出了部分规格):
励进盘式过滤器滤盘颜色代码表:
颜色 |
过滤精度um |
目数 |
应用 |
|
亮绿 |
5 |
3000 |
精细 |
工业应用, 饮用水,家用 游泳池水处理 |
粉红 |
10 |
1500 |
||
深绿 |
20 |
750 |
||
黑色 |
50 |
300 |
一般 |
喷嘴,滴管,微喷设备 |
红色 |
100 |
150 |
||
绿色 |
150 |
100 |
||
亮兰色 |
200 |
85 |
粗过滤 |
预过滤 |
4、盘式过滤器组合形式
盘式过滤器主要是以盘式过滤单元为基础加以组合构成的,盘式过滤单元以进出口管径为区分标准,主要有2"、3"、4"三大类,在组合安装上又分别有不同的形式。
2"DY-2~10 : 2~10个2"过滤单元排列式组合。 如2DY-5
3"DY-3~10 : 3~10个3"过滤单元排列式组合。 如3DY-7
4"DY-3~10 : 3~10个4"过滤单元并连组合
