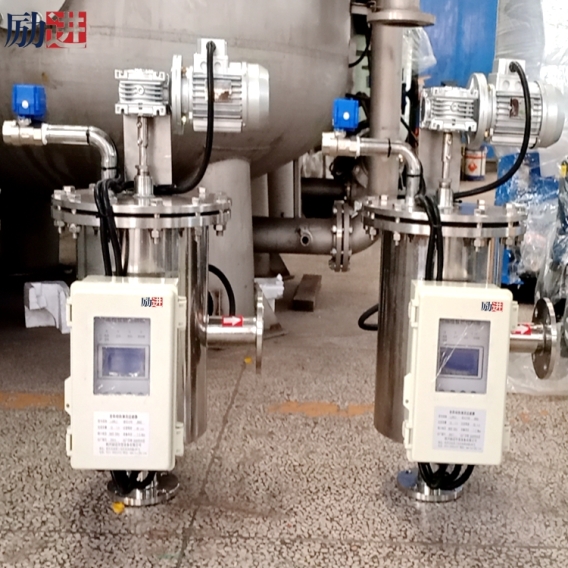

全自动清洗过滤器(立式吮吸式)

澳门铁盘算盘网


一、全自动清洗过滤器概述
全自动清洗过滤器采用电机、电控箱、排污阀、管路控制系统等主要零部件组成。
全自动清洗过滤器水由进水口进入,经过粗滤区、精滤区两次过滤。在过滤过程中,精滤区的细滤网逐渐累积水中的脏物、杂质,形成过滤杂质层。

澳门铁盘算盘网
在细滤网的内、外两侧就形成一个压差。当这个压差值到预设值时,开始自动清洗过程。此间排污阀打开,释放压力并将污水排出。此时,吸污室及清洗装置内压力大幅度下降,由此通过吸嘴产生一个吸污过程。电机带动吸污器组件进行轴向运动和旋转运动,轴向运动与旋转运动的结合可将整个精滤区滤网内表面清洗干净。整个冲洗过程数十秒钟,冲洗结束时排污阀关闭,过滤器开始准备下一个冲洗过程。

澳门铁盘算盘网

二、全自动清洗过滤器性能特点
1、电力驱动,吮吸清洗,对于复杂水体过滤适应性更强。
2、二级过滤,过滤前设粗滤,过滤精度高。
3、压差控制、时间控制、手动控制清洗,满足水质波动需要。
4、整个冲洗过程数十秒钟。冲洗结束时排污阀关闭,过滤器开始准备下一个冲洗周期。
三、全自动清洗过滤器参数和选型标准:
1、流量范围: 40~2400 m3/h
2、过滤精度: 10~200 μ m
3、工作压力: 0.1~1.0 Mpa
4、压力损失: ≤0.016 Mpa
5、 排污阀口径: DN50 mm
6、排污时间: 20~60 S
7、排污耗水量: <1%
8、适用温度: ≤65 ℃
9、电源: 交流三相380V/50Hz
10、控制界面: 旋钮、开关
11、滤网类型: 金属密纹编织网
         澳门铁盘算盘网

四、全自动清洗过滤器结构示意图

澳门铁盘算盘网



五、全自动清洗过滤器安装示意图

                      澳门铁盘算盘网

六、全自动清洗过滤器应用实例
澳门铁盘算盘网


澳门铁盘算盘网
