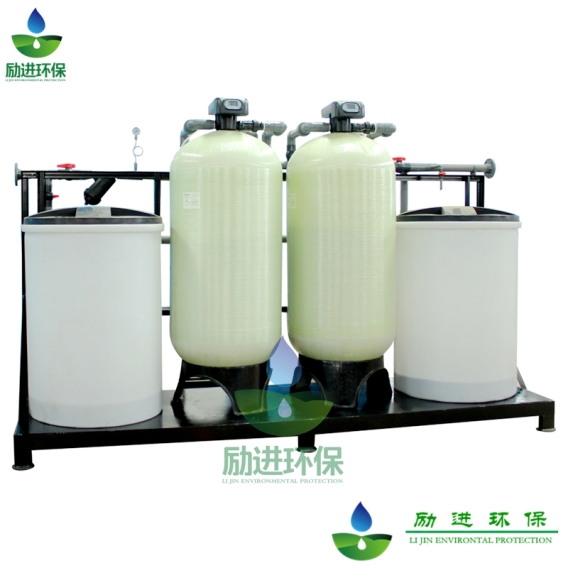

机械式流量型软水器

澳门铁盘算盘网


  一、机械式流量型软水器流量控制阀介绍

 机械式流量型软水器采用美国进口FLECK全自动控制器,软化水技术为基础,它是将软水器的运行及再生的每一个步骤实现全自动控制,并采用时间流量或感应器等方式来启动再生。由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体符合食品卫生要求,配以聚四氟乙烯(Teflon)涂层,活塞减小了阻力,延长了使用寿命,运行可靠。FLECK系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、戏衣印染、医疗卫生等行业,该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。

 澳门铁盘算盘网

澳门铁盘算盘网

FLECK机械流量式控制阀

  二、软水系统技术参数

  进口压力:0.2 Mpa-0.6 Mpa

  工作温度:2 ℃50℃

  出水硬度:≤0.03mmol/L

  使用电源:220v /50Hz AC

  布置形式:单罐或双罐并联

  再生方式:顺流再生

  操作程序:自动程序控制

  使用树脂:001×7强酸性阳离子交换树脂

  设计优良的控制系统,庞大的树脂罐,保证了最大可达55立方米/小时的额定流量(3150单阀出水量为25立方米/小时),也特别加装了硬水止通阀,既保证水量也保证水质。适用于用水量大的集中供热锅炉房或热交换站。

澳门铁盘算盘网

  三、流量的设定

  流量控制盘:



澳门铁盘算盘网



  按树脂罐内装填树脂的交换能力算出周期制水量,减去必要的储备量后的值就是所设定的流量。向外提出流量盘并转动,使设定的流量数对准流量盘上的白色圆点,然后松开流量盘,注意让齿轮啮合好。

  注意:最初安装流量计后应进行如下检查:

  1、 转动手动再生阀,走一遍程序。

  2、 顺时针转动程序轮或顺时针转动中心轮,使设定的流量数对准小白点。

  3、 可随时改变设定的流量。

  四、软化水系统工作流程图



澳门铁盘算盘网



  硬水从入口进入控制阀,通过下部活塞槽及通道,由顶部进入罐内,然后,向下穿过树脂层,成为净化水,经下布水器返回中心管,向上至阀出水口排出。



澳门铁盘算盘网



  硬水从入口进入控制阀,通过下部活塞槽及活塞环岸,向下经中心管、下布水器进入罐内,再向上经树脂层、控制阀流道、顶部

  活塞槽,从排污口排出。反洗的目的是为了松动树脂床,清洗吸附在表面的杂质等。



澳门铁盘算盘网



  硬水从入口进入控制阀,经下部活塞槽,流过射流器喷嘴产生负压,从而从盐罐吸入盐水。盐水向下流经树脂层,穿过下布水器,沿中心管向上,流回活塞中心孔,并从排污口排出。



澳门铁盘算盘网



  吸完所有盐水后,硬水继续从入口进入控制阀,通过下部活塞槽,流过喷嘴,向下穿过树脂层,从下布水器进入中心管,向上进入活塞中心孔,最后从排污口流出。



澳门铁盘算盘网



  硬水从入口进入控制阀,通过下部活塞槽及活塞环岸,向下经中心管、下布水器进入罐内,再向上经树脂层、控制阀流道、顶部

  活塞槽,从排污口排出。



澳门铁盘算盘网



  硬水从入口进入控制阀,部分硬水经下部活塞槽,射流器喉管,吸盐阀及吸盐限流垫圈,注入盐箱。其全硬水经下部活塞槽至罐

  顶,向下穿过树脂层,变成净化水,进入下布水器,沿中心管向上,并从阀体出口排出。

  五、安装注意事项



澳门铁盘算盘网



  盐罐会自动补充水,因此盐罐内的盐量应随时保持在能满足下一个再生过程的需要。

  1、 软水须安装在牢固的水平面上,附近应设计有排水管道。

  2、 盐罐安放应靠近树脂罐,为提高吸盐率,应尽量缩短吸盐管的长度尺寸。

  3、 装填石英砂:装填前应将中心管放置在树脂罐的中央(此时不应打开中心管上端的封口胶带,避免砂石和树脂进入升降管),

  然后放入石英砂,并使砂层在罐低铺平。

  4、 装填树脂:将处理好的树脂按照核定的装填量放入树脂罐。

  5、 取下中心管上的胶带,将中心管上端对正控制阀底部中央的承插口,小心地沿顺时针方向转动控制阀(注意:安装控制阀的过

  程中,一定要确保中心管插入阀体),直至控制阀紧固在罐体上。

  6、 按照安装原理图所示,配接管道和电源。

  7、 启动软水器时,应关闭旁通阀,然后打开出口控制阀,后缓漫开启进口控制阀(注意:如进口控制阀开启过快,管道内的水

  和残留的空气会进入软水器造成树脂随水流跑出树脂罐)。

  8、 按照说明书介绍的方法设定时间和程序控制器。在最初使用阶段需加强水质监测,并根据水质变化调整还原程序,使之处于工作状态。

  9、 盐罐内要有足够的再生剂,以保证下一周期再生所用的盐量。

  10、 上述安装,调试后进行取样化验,水质达到要求就可供水。

  六、安装图例

  1 单罐系统安装示意图



澳门铁盘算盘网



  2 双罐系统安装示意图



澳门铁盘算盘网
